產品名稱：PCI-E轉4口RS-485/422高速多串口卡
規格型號：UT-794
連接類型：1.25T-9AB插座4個
總線：X1 2.5Gbps PCI Express
RS-422信號：T/R+、T/R-、RXD+、RXD-、GND
RS-485信號：Data+(A) 、Data-(B) 、GND
產品概述：
UT-794工業級PCI-E轉換卡、兼容RS-422、RS-485標準，能夠?qū)味说腜CI-E信號轉換為平衡差分的RS-422/RS-485信號，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。
產品特性：
● 連接類型：DR44母頭 1個
● 總線：X1 2.5Gbps PCI Express
● 信號
RS-422：T/R+、T/R-、RXD+、RXD-、GND
RS-485：Data+(A) Data-(B) GND
● 傳輸速率：300bps-921.6Kbps
● 數據位：5、6、7、8
● 停止位：1、1.5、2
● 校驗位：None、Even、odd、Space、Mark
● 工作溫度：-40℃～85℃
● 接口保護：RS-422、RS-485接口每線600W的浪涌保護、±15K V靜電 保護
● 傳輸距離：RS-485/422通信距離可達1.2Km
● 支持系統：Win2000/XP/Vista/Win7/8/8.1/10/NT4.0/CE 4.2/5.0/6.0/Vxworks/Linux 2.4.x/2.6.x
訂購信息：
| 型號 | UT-794 | |
| 信號/接口 | PCI-E | Universal |
| RS-485/422 | 有 | |
| 端口數量 | RCI-E | 1 |
| RS-485/422 | 4 | |
| 接口保護等級 | RS-485/422 | ±15KV ESD |
| 通信速率 | 300bps-921.6kbps | |
| 使用環境 | 溫度 | -40℃ ~85℃ |
| 濕度 | 5-95% | |
| 電源 | 無源 | |
備注：以上產品配件為轉換線端子。

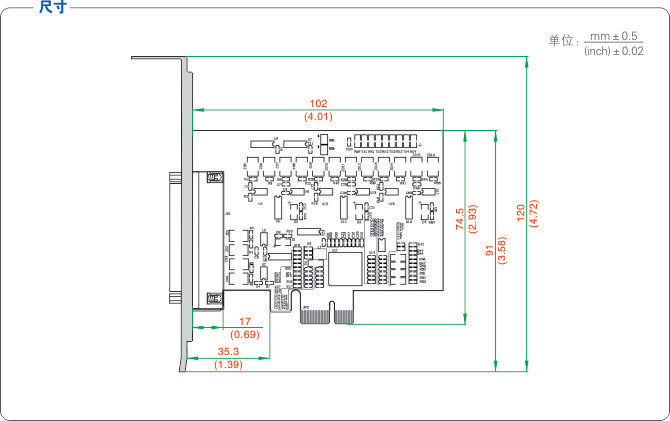

產品尺寸：
連接器和信號：
