UT-5508 8通道模擬量輸入模塊

UT-5508 8通道模擬量輸入模塊

產品名稱：輸入模塊
產品型號：UT-5508
通信協議：模擬
通道數量：8通道

產品概述：

UT-5508是遠程數據采集和控制模塊，提供A/D、D/A、模擬量輸入/輸出、數字量輸入/輸出、計時器/計數器等功能。

UT-5508可以通過DCON協議的一系列指令進行遠程控制，模塊和上位機是使用ASCII碼數據形式通過RS-485 串行總線進行通訊。

UT-5508波特率是軟件設置的，傳輸速率最大可達到115.2K而且可以進行選擇，此外還支持Modbus RTU協議。


規格參數：

●UT-5508模擬輸入

●輸入通道:8路差分(2路單端模式)，跳線選擇

●模擬輸入類型:mV,V,mA(外帶125 ohms 電阻)

●采樣速率:10 樣本/秒

●帶寬: 15.7 Hz

●精度: ±0.1%

●零漂移: 20μV/°C

●量程漂移: 25ppm/C

●輸入阻抗:20M Ohms

●工作溫度:-25°C~+75℃C

●存儲溫度:-30°℃~+75°C

●隔離:2500VDC

●供應功率 輸入:+12到+30 VDC

●功耗: 1.3W


端子分布：

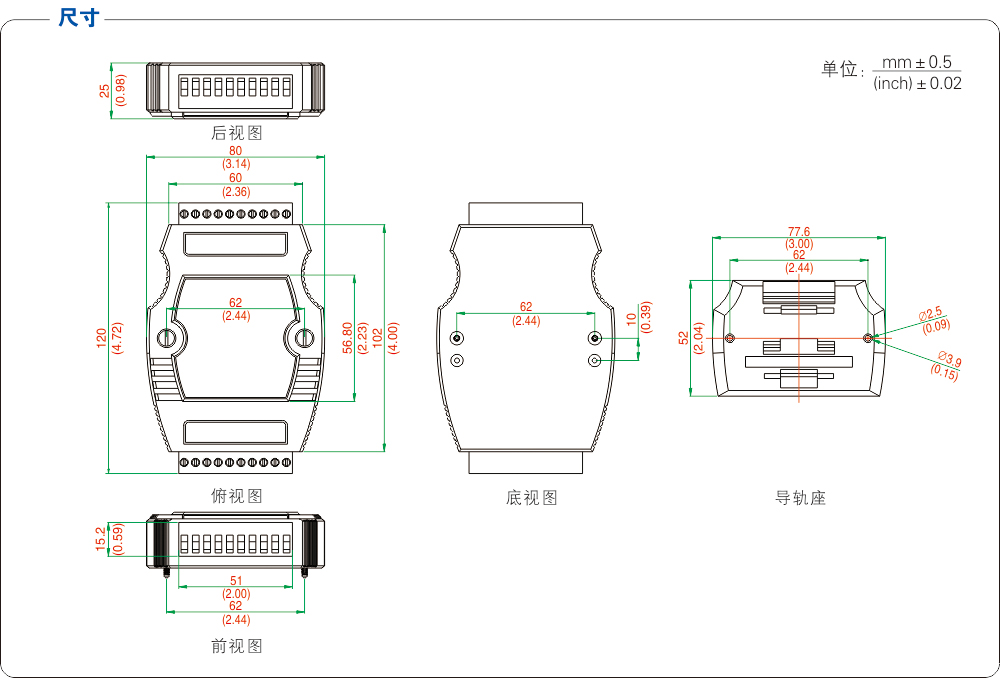

結構圖：



接線說明：

UT-5508模擬量輸入

通道0到5的接線說明




UT-5508驅動

文件大?。?0670KB

適用產品：UT-5508

更新日期：2024-12-11

版本號：V 1.0

UT-5508軟件說明書

文件大?。?06KB

適用產品：UT-5508

更新日期：2024/2/1

版本號：

UT-5508硬件說明書

文件大?。?32KB

適用產品：UT-5508

更新日期：2024-12-11

版本號：V 1.0
