工業串口TTL轉RS485通信模塊_UT-M3485 TTL轉RS-485（3.3V）模塊

UT-M3485 TTL轉RS-485（3.3V）模塊

產品名稱：TTL轉RS-485（3.3V）模塊
規格型號：UT-M3485
傳輸速率300bps -115200bps
RS-485信號：485+、485-
TTL信號： RXD、TXD、GND
RS-485總線600W防浪涌保護

產品概述：

UT-M3485系列隔離收發器模塊，是集成電源隔離、電氣隔離、RS-485  接口芯片 具有隔離及總線保護功能于一身；方便嵌入用戶的設備   使產品具有連接到RS-485 網絡的功能。該系列模塊采用灌封工藝，具有很好的隔離特性，隔離電壓高達1000V DC?？捎糜诠I(yè)通訊、煤礦行業、電力監控、樓宇自動化、石油化工、PLC 與變頻器的通信。


產品參數：

產品參數
輸入電壓DC3.15～3.45V
電流模塊靜態電流≤50mA
模塊發送電流≤80mA
RS-485總線接口標準RS-485接口，具有ESD總線保護功能，內置4.7K上下拉電阻，雙絞線輸出，浪涌保護功能600W
總線驅動能力每路RS-485網絡至少32個節點
串行接口兼容+3.3V 標準UART接口
輸入數據波特率最大115200bps
數據延時從接收數據切換到發送數據延時時間：最小30μs，最大100μs
隔離電壓1000VDC
工作環境
溫度范圍-40℃～+85℃
濕度5～95%不結露


訂購信息：

訂購信息
型號UT-M3485
信號接口TTL3.3V
RS-482/422√
接口保護RS-485/422600W浪涌
通訊速率300bps-115.2kbps
使用環境溫度-40/85℃
濕度5-95%
電源無源

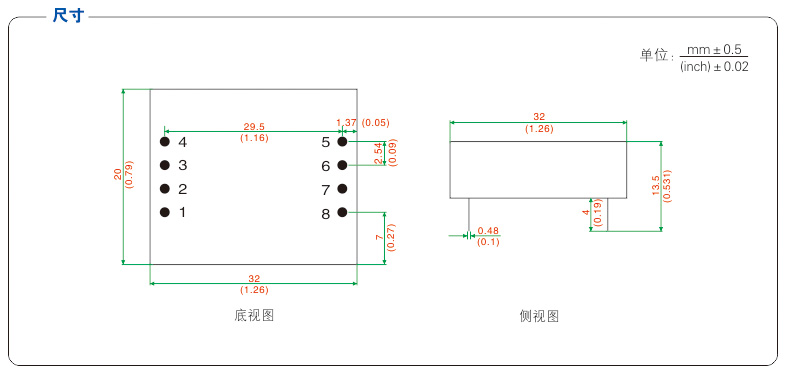

產品尺寸：

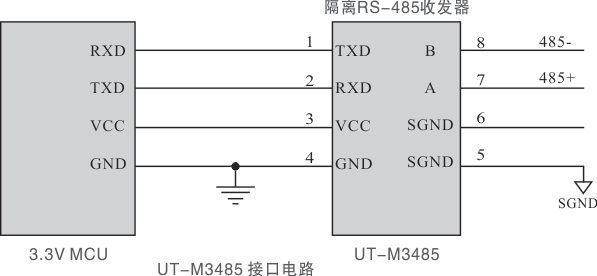

典型電路示意圖：



注：UT-M3485不兼容5V TTL電平。

UT-M3485規格書

文件大小：470KB

適用產品：UT-M3485

更新日期：2024/1/8

版本號：V 1.0

UT-M3485說明書

文件大?。?78KB

適用產品：UT-M3485

更新日期：2024/2/28

版本號：V 1.0
