工業TTL轉串口通訊模塊
工業TTL轉串口通訊模塊
工業串口通信自動收發模塊_UT-M3482 TTL轉RS-485/422（3.3V）模塊

UT-M3482 TTL轉RS-485/422（3.3V）模塊

產品名稱：TTL轉RS-485/422（3.3V）模塊
規格型號：UT-M3482
RS-422信號：T+、T-、T/R+、T/R-
RS-485信號：485+、485-
TTL信號： RXD、TXD、GND
防浪涌保護:RS-485/422總線600W

產品概述：

UT-M3482系列隔離收發器模塊，是集成電源隔離、電氣隔離、RS-485/422接口芯片 具有隔離及總線保護功能于一身；方便嵌入用戶的設備   使產品具有連接到RS-485/422網絡的功能。該系列模塊采用灌封工藝，具有很好的隔離特性，隔離電壓高達1000V DC?？捎糜诠I(yè)通訊、煤礦行業、電力監控、樓宇自動化、石油化工、PLC 與變頻器的通信。


產品參數：

產品參數
輸入電壓DC3.15～3.45V
電流
模塊靜態電流≤50mA
模塊發送電流≤80mA
RS-485總線接口RS-422總線接口：標準RS-485/422接口，具有ESD總線保護功能，內置4.7K上下拉電阻，雙絞線輸出，浪涌保護功能600W
總線驅動能力每路RS-485/422網絡至少32個節點
串行接口兼容+3.3V 標準UART接口
輸入數據波特率最大115200bps
數據延時從接收數據切換到發送數據延時時間：最小30μs，最大100μs
隔離電壓1000VDC
工作環境
溫度范圍-40℃～+85℃
濕度5～95%不結露
尺寸32×20×9.5mm±0.5mm


訂購信息：

訂購信息
型號TU-M3482
信號接口TTL3.3V
RS-485/422√
接口保護等級RS-485/422600W浪涌
通訊速度300bps-115.2kbps
使用環境溫度-40/85℃
濕度5-95%
電源無源

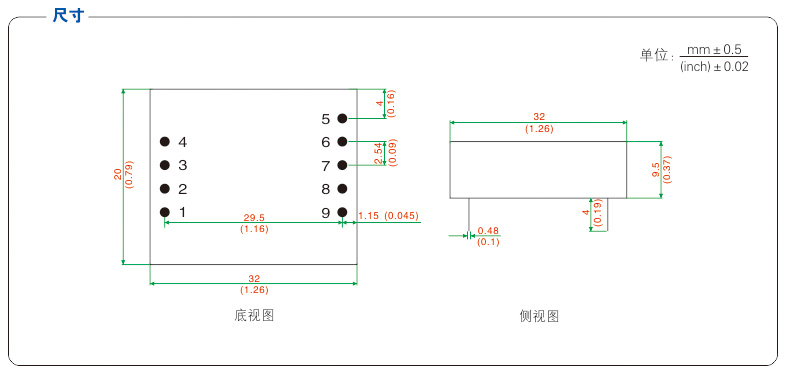

產品尺寸：



典型電路示意圖：



注：UT-M3482不兼容5V TTL電平。

UT-M3482說明書

文件大?。?88KB

適用產品：UT-M3482

更新日期：2024/2/28

版本號：V 1.0
