UT-2604GC 4口千兆網絡光纖收發器

產品名稱：光纖收發器
規格型號：UT-2604GC
網口數量：4路10/100/1000Base-T以太網口和1路1000Base-X光口
光口：支持SC/FC/ST/SFP、單模/多?？蛇x
電口：支持10/100/1000M、全/半雙工自適應
產品等級：工業級

產品介紹
資料下載

產品概述：

UT-2604GC系列是千兆網絡光纖收發器，提供4路10/100/1000Base-T以太網口和1路1000Base-X光口；用于以太網口與光纜數據通訊，是最適合智能化小區或光纖到桌面的連接器。該系列產品支持-20~70℃工作和良好的EMC電磁兼容性能，保證在惡劣的環境中正常工作。

該系列將網絡傳輸?shù)木嚯x極大的延長，可以簡便地實現主板服務器、中繼器、集線器、終端機與終端機之間的互聯，為視頻監控、金融、教育等行業組建網絡提供經濟有效、安全可靠的解決方案。

產品特性：

● 采用優質的光電一體化模塊提供良好的光特性和電氣特性，保證數據傳輸可靠，工作壽命長

● 支持全雙工或半雙工模式，并帶有自動協商能力

● 10/100/1000Mbps自動適應

● 網口支持全自動交叉識別

● 即插即用，方便使用

● 超寬工作溫度：-40℃～75℃

● 超寬電壓輸入：12/24/48VDC(10.8~52.8VDC)，支持反接保護

● 可靈活支持各種光纖接口（SC、ST、FC、SFP接口）

規格參數：

規格參數
協議標準	IEEE802.3、IEEE802.3u、IEEE802.3z、IEEE802.3ab、IEEE802.3x
接口	光纖端口	1路1000Base-X端口(可選SC、ST、FC、SFP接口)
	RJ45端口	4路10/100/1000Base-T端口，自動偵測，全/半雙工MDI/MDI-X自適應
	LED指示燈	PWR電源燈，F(xiàn)DX光纖指示燈
纖芯直徑	多模	50/125、62.5/125
	單模	8.3/125、9/125、10/125
傳輸距離	超五類雙絞線	100m
	光纖跳線	單模	1310nm 20/40/60Km 1550nm 80/100/120Km
		多模	1310nm 2Km
交換性能	轉發速率	1488095pps
	傳輸模式	存儲轉發
	MAC地址空間	2K
	緩存空間	1Mb
	背板帶寬	10G
	最大幀長	16KB
電源需求	輸入電壓	12/24/48VDC(10.8~52.8VDC)
	電源功耗	200mA@24Vmax
	接口端子	1個可插拔的3針接線端子
	過載保護	提供
	反接保護	提供
機械特性	外殼	IP40防護等級
	重量	850g
	安裝方式	導軌式安裝或壁掛式安裝

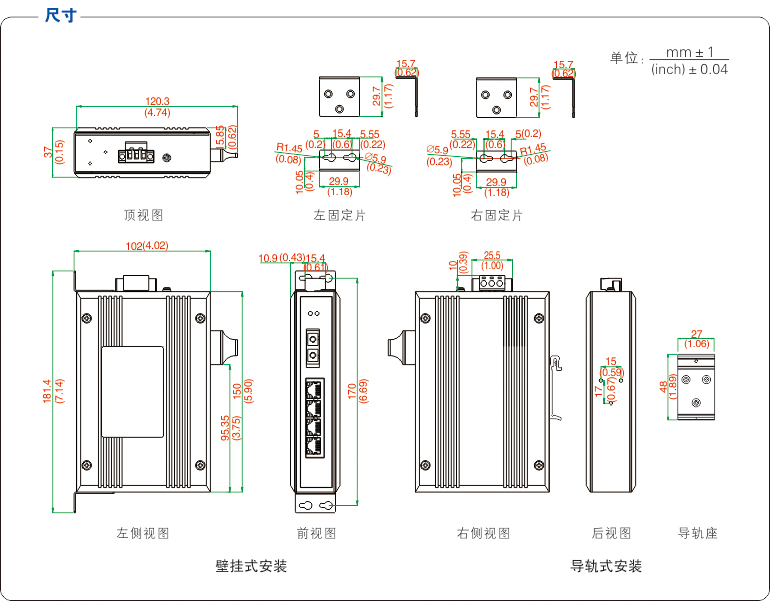

	尺寸	150mm x 100mm x 37mm
工作環境	工作溫度	-40℃～75℃
	存儲溫度	-40℃ ~ 85℃
	相對濕度	0~95%（無凝露）
行業標準	EMI	FCC Part 15 Subpart B classA, EN55022 class A
	EMS	IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8 IEC 60068-2-27(Shock)

指標參數：


指標參數		100Base-X
指標參數		多模	單模
雙纖發射接收波長		1310	1310	1310	1550
發送單纖（T型號）	發送波長nm	1310	1310	1310	1490
發送單纖（T型號）	接收波長nm	1550	1550	1550	1550
接收單纖（R型號）	發送波長nm	1550	1550	1550	1550
接收單纖（R型號）	接收波長nm	1310	1310	1310	1490
傳輸距離km		2	20	40	80
發射功率dBm		-6~-1	-9~-3	-2~3	-2~3
接收靈敏度dBm(≤)		-21	-23	-23	-24
光飽和度dBm		0	-3	-3	-3
光損耗度dBm/km		0.5	0.5	0.3	0.25
電口數據收發速率		10/100/100Mbps

訂購信息：

訂購信息
產品型號	接口描述		光品類型
產品型號	10/100/1000Base-T	1000Base-x	光品類型
UT-2604GCSM-SC	4路	1路	單模雙纖SC
UT-2604GCSM-ST	4路	1路	單模雙纖ST
UT-2604GCSM-FC	4路	1路	單模雙纖FC
UT-2604GCMM-SC	4路	1路	多模雙纖SC
UT-2604GCMM-ST	4路	1路	多模雙纖ST
UT-2604GCMM-FC	4路	1路	多模雙纖FC
UT-2604GCP	4路	1路	SFP插槽
