產品名稱：USB轉RS-232光電隔離轉換器
規格型號：UT-880-I
標準： 符合 USBV1.1、1.0、2.0 標準 EIA RS-232 標 準
工作方式 ：異步工作、點對點工作
保護等級：USB 端浪涌保護 500W，RS-232 端浪涌保護 600W，±15KV 靜電保護
隔離度：隔離電壓 2500Vrms，500DC 連續，DC/DC 模塊
產品概述：
隨著PC產業的不斷發展，USB接口正在逐漸替代老式PC的各種低速外圍接口，然而目前工業環境中許多重要的設備仍然使用RS-232接口界面設計，因此許多用戶使用USB到RS-232轉換器來實現PC機與RS-232設備之間的數據傳輸。
UT-880-I是一款通用的USB/RS-232轉換器，無需外加電源、兼容USB、RS-232標準，能夠?qū)味说腢SB信號轉換為RS-232信號，轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，即插即用。 確保適合一切現有的通信軟件和接口硬件。內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器及放電管，此保護器被設計用來保護RS-232接口，采用當今先進的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬態電壓抑制器及放電管，正常情況下TVS管及放電管呈高阻狀態，當TVS管及放電管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電(LIGHTNING)和ESD，提供每線1500W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-232接口的高速傳輸。 RS-232接口端通過一個DB9母頭的連接器與兼容RS-232C標準接口相連，轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)。
UT-880-I接口轉換器可以為點到點、數據通訊速率300-460800bps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有USB到RS-232轉換。
產品特性：
●標準： 符合 USBV1.1、1.0、2.0 標準 EIA RS-232 標 準 ,
●USB 信號： VCC、DATA-、DATA+、GND、FG
●RS-232 信號：RXD TXD GND
●工作方式 ：異步工作、點對點工作
●方向控制 ：采用數據流向自動控制技術,自動判別和控制數據傳輸方向
●波特率 ：300-460800bps,自動偵測串口信號速率
●保護等級：USB 端浪涌保護 500W
● RS-232 端浪涌保護 600W，±15KV 靜電保護
●隔離度：隔離電壓 2500Vrms，500DC 連續，DC/DC 模塊
●負載能力： 支持點到點通信方式
●傳輸距離 ：RS-232 端 5 米、USB 口不超過 5 米
●接口形式 ：USB 端 A 類接口公頭，DB9 公頭的連接器連接
●信號指示：2 個信號指示燈發送（TXD）接收（RXD）1 個電源指示燈（POWER)
●傳輸介質：雙絞線或屏蔽線
●外形尺寸：96mm×64mm×26mm（長×寬×高）
●使用環境：-40℃ 到 85℃，相對濕度為 5%到 95%
訂購信息：
| 型號 | UT-880-I | |
| 信號/接口 | USB | USB B型口 |
| RS-232 | DB9公頭 | |
| 接口保護等級 | RS-232 | 600W浪涌 |
| 通訊速率 | 300bps-460.8kbps | |
| 使用環境 | 溫度 | -40℃~85℃ |
| 濕度 | 5-95% | |
| 電源 | 無源 | |
備注：以上產品配件為USB數據線。

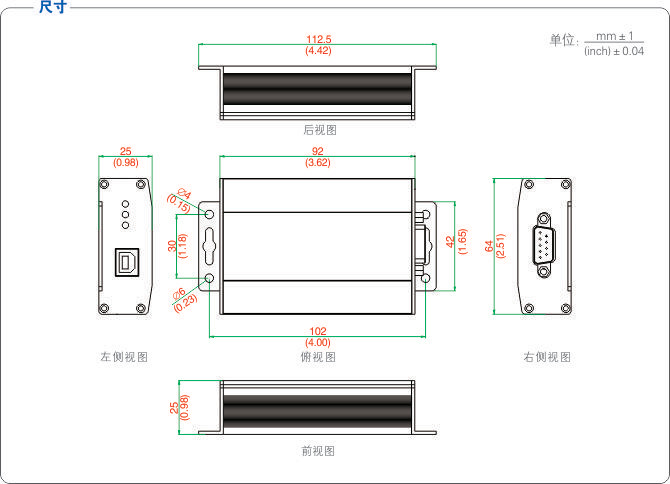

產品尺寸：

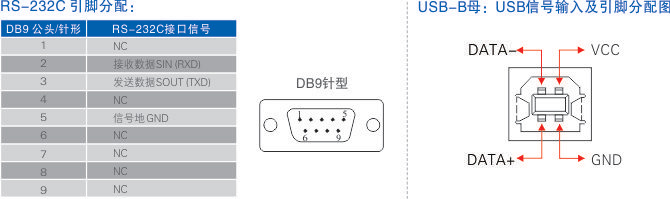

連接器和信號：
