產品名稱:工業級RS-232/RS-485轉4PORT RS-485導軌式集線器
規格型號:UT-5204
接口特性：接口兼容 EIA/TIA 的 RS-232C、RS-485 標準
工作方式：異步半雙工
隔離度：隔離電壓 2500VRMS 500VDC 連續 DC/DC 模塊
保護等級：RS-232 接口±15KV ESD 保護，RS-485 接口每線 600W 的雷擊浪涌保護
產品概述：
UT-5204 是一款專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集線器(HUB)。該產品支持傳輸速率最高達115.2KBPS,為了保證數據通訊的安全可靠，RS-485接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，內置的光電隔離器及 600W 浪涌保護電路，能夠提供2500V 的隔離電壓，可以有效地抑制閃電(Lighting)和ESD，同時可以有效的防止雷擊和共地干擾，供電采用外接開關電源供電，安全可靠，非常適合戶外工程應用。
在 RS-485 工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決 RS-485 收發轉換時延問題。RS-485 接口傳輸距離大于 1200 米、性能穩定。廣泛用于高速公路收費系統，道路監控系統及電力采集系統中，是一款性能卓越，價格優良的數據接口轉換產品。
UT-5204 RS-485 HUB 提供星型 RS-485 總線連接。各端口都具有短路、開路保護。光電隔離2500V，用戶可以輕易改善 RS-485 總線結構，分割網段，提高通信可靠性。當雷擊或者設備故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作。這一性能大大提高了現有 RS-485 網絡的可靠性，有效縮短了網絡的維護時間。合理的利用 UT-5204 RS-485 HUB 可以助您設計出獨特的高可靠的 RS-485系統。
產品特性：
●接口特性：接口兼容 EIA/TIA 的 RS-232C、RS-485 標準
●電氣接口：RS-232C 接口為 十位接線端子
RS-485 接口為 十位接線端子
●傳輸介質：雙絞線或屏蔽線
●工作方式：異步半雙工
●工作電源：9-30VDC/350mA
●信號指示：七個信號指示燈電源(PWR)、發送(TD)、接收(RD)、故障(E1-E4)
●隔離度：隔離電壓 2500VRMS 500VDC 連續 DC/DC 模塊
●傳輸速率：115.2K-300BPS
●保護等級：RS-232 接口±15KV ESD 保護
RS-485 接口每線 600W 的雷擊浪涌保護
●傳輸距離：0-5 公里 （115,200-300BPS）
●尺寸：120mm×80mm×25mm
●使用環境：-40℃到+85℃，相對濕度為 5%到 95%
訂購信息：
| 型號 | UT-5204 | |
| 信號/接口 | RS-232/484 | 接線端子 |
| RS-485 | 接線端子 | |
| 接口保護等級 | RS-232 | ±15KV ESD |
| RS-485/422 | 600W浪涌 | |
| 通訊速率 | 300bps-115.2kbps | |
| 使用環境 | 溫度 | -40/85℃ |
| 濕度 | 5-95% | |
| 電源 | 有源 | 9-30VDC |
備注：以上產品配件為導軌座。

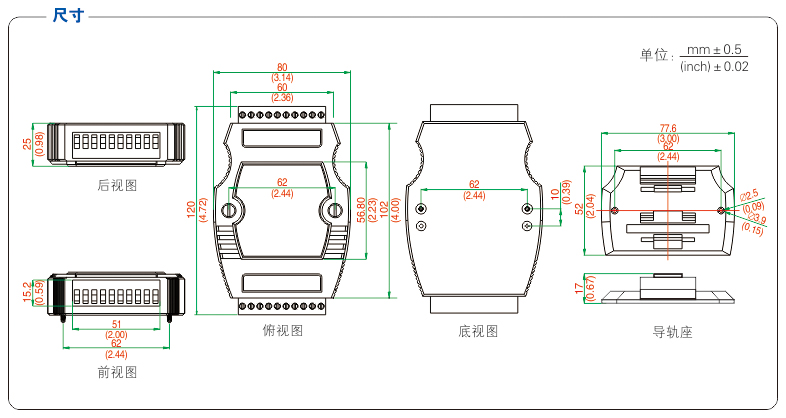

產品尺寸：
應用領域示意圖：

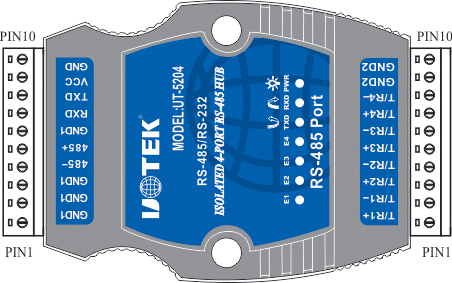

面板及信號指示：
前面板共有七個指示燈，左右二端各是用十位接線柱。左端的TXD RXD GND為RS-232信號輸入端、485+ 485-為RS-485信號輸入端，GND為接地。右端為485信號輸出口T/R1+、T/R1-、T/R2+、T/R2-、T/R3+、T/R3-、T/R4+、T/R4-、GND、GND注意485輸出端的GND不能和輸入端的GND相連。
前面板指示燈含義如下：
PWR----電源指示，正常時為紅色
TXD----數據發送指示，正常時為綠色閃亮，表示數據從INPUT 口 發送至OUTPUT 口1-口4
RXD----數據接收指示，正常時為黃色閃亮，表示數據從OUTPUT口 1-口 4 發送至 INPUT 口
E1-E4----口 1-口 4 故障警告指示燈，常亮時表示對應口1-口4 所連接的RS-485接口設備出現短路或信號反接的情況，E1 燈與口 1 對應，E4燈與口 4 對應，用戶可根據該故障警告指示燈判斷出故障端口及其相連的故障設備。
