產品名稱：長線驅動器
規格型號：UT-212
通訊協議：RS-232串口
產品特性：光電隔離
應用等級：工業級
產品概述：
UT-212 RS-232光電隔離長線驅動器或長線收發器或長距光隔轉發器，它可以在光隔離的同時將兩臺異步通信的RS-232設備的通信距離延長至最大12公里。
由于采用了光電隔離技術，完全隔離了兩端RS-232設備的電氣與地線回路，從而保護通信設備免受電源地線回路和浪涌的干擾損壞，明顯地提高了通信系統的可靠性與穩定性，同時由于改變了原來RS-232接口單端傳輸方式，使用了雙線平衡傳輸，大大增大了通信距離。
UT-212體積小巧，對導線沒有特殊要求，不需要外接電源，可以直接插到設備的RS-232接口，使用非常方便。
UT-212系列產品已經被廣泛地應用于點到點RS-232通信、多用戶終端與主機的聯接、RS-232遠程控制系統、程控交換機計費終端、衛星接收機。
產品特性：
● 使串行口RS-232的通信距離延長到12公里
● 平衡電流傳輸，抗干擾能力強
● 采用光電隔離防止地線回路浪涌和浪涌損壞設備
● 隔離電壓：2500Vrms脈沖或500VDC連續
● 支持RS-232異步通信標準
● 直接插入RS-232接口，使用方便
● 不需要外接電源
● 使用專用通信線或普通導線即可
● 傳輸速率可達 57.6kbps
● 全雙工或半雙工方式、體積小巧
產品參數：
| RS-232C接口 | DB9孔連接器（DTR與DCD短接，RTS與CTS短接） |
| 長距傳輸線接口 | 使用DB9針連接器 |
| 終端類型 | RS-232C一側（近端）直接接DTE設備 |
| 使用傳輸線 | 使用4條銅線傳輸 |
| 接線方法 | 遠端兩個DB9針連接器之間2接3、3接2、4接5、5接4 |
| 遠端DB9定義 | 3是T-，4是T+、2是R-、5是R+，兩只產品相連時是對稱的 |
| 供電 | 由TXD、RTS、DTR之一供電 |
| 傳輸信號 | TXD和RXD雙向傳輸 |
| 接口 | 一端符合EIA RS-232C和CCITT V.24異步協議、另一端使用專用4芯銅線 |
| 連接器 | RS-232一側使用DB9孔連接器線路一側使用DB9針連接器 |
| 傳輸模式 | 異步、全雙工或單工 |
| 距離 | 12KM使用24AWG導線@9600BPS 1KM使用24AWG導線@38.4KBPS 100M使用24AWG導線@57.6KBPS |
| 隔離電壓 | 2500Vrms脈沖或500VDC連續 |
| 速率 | 最高異步57.6KBPS |
| 電源 | 串口自供電 |
| 重量 | 30g |
| 使用環境 | -40℃ 到 85℃，相對濕度為5%到95% |
| 外形尺寸 | 62mmX34mmX18mm |
訂購信息：
| 型號 | UT-212 | |
| 信號/接口 | RS-232 | DB9母頭 |
| RS-232 | DB9公關 | |
| 接口保護等級 | RS-232 INPUT | ±3KV ESD |
| RS-232 OUTPUT | ±3KV ESD | |
| 通訊速率 | 300bps-57600bps | |
| 使用環境 | 溫度 | -40/85℃ |
| 溫度 | 5-95% | |
| 電源 | 無源 | |

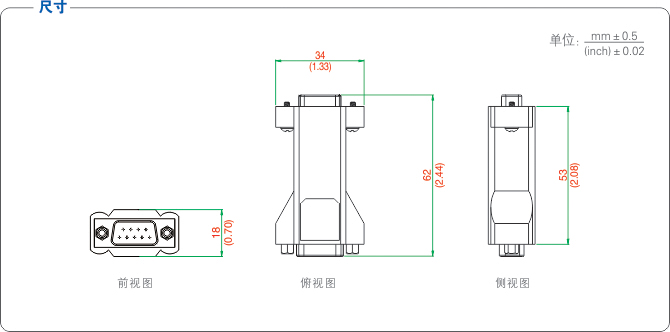

產品尺寸圖：
應用領域 ：
●點對點的RS-232通信
●多用戶系統
●遠程終端
●多用戶終端與主機聯接
●RS-232遠程控制系統
●程控交換機計費終端
●衛星接收機
●遠程尋呼臺系統
●不共地的RS-232設備間聯接

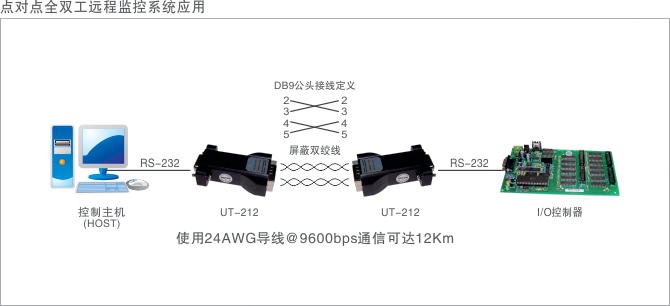

應用領域示意圖
