產品名稱：無線 WiFi 轉換器
規格型號：UT-9061A
工作方式：收發一體，異步半雙工，異步全雙工
串口類型：RS485/422 5.08-4pin 鳳凰端子，RS232 DB9 公頭
產品概述：
UT-9061A是一款無線WIFI轉換器，能夠實現用戶RS-232、RS-485、RS-422和無線網（WIFI）接口之間的轉換，產品工業級高標準設計，有效的保證了產品的可靠性。
UT-9061A具有多種轉換模式可以選擇，支持AT指令+WEB界面設置，為用戶設備實現簡單的有線和無線網絡之間的互聯。產品具備一定的防浪涌保護；廣泛應用與數據通信，工業自動化領域。
產品特性：
●浪涌防護：電源、差模 1KV，共模 2KV(1.2/50uS)
●信號：RS485/422：差模 1KV，共模 2KV(10/700uS)
RS232：600W
●靜電防護：接觸 6kV，空氣 8kV
●通訊接口：RS232/485/422
●通訊速率：300~921600bps
●工作方式：收發一體，異步半雙工，異步全雙工
●天線阻抗：50Ω(膠棒天線)
●支持 802.11b/g/n 無線標準
●支持無線工作在 STA/AP/AP+STA 模式
●支持心跳信號，WIFI 連接指示
●提供 Web 配置頁面+AT 指令
●支持出廠參數定制化設置
產品參數：
| 產品性能 | 輸入電壓 | DC 12-36V |
| 接口類型 | DC-JACK | |
| 防護 | 浪涌1.2/50us 共模2KV/差模1KV | |
| 串口 | 提供1路RS-485/422/232復用輸出 通訊速率300-921600bps | |
| 接口類型 | RS-485/422 5.08-4pin鳳凰端子，RS-232 DB9公頭 | |
| 防護 | RS485/422支持浪涌10/700us共模2KV/差模1KV | |
| 按鍵 | 提供恢復出廠設置按鍵 | |
| 指示燈 | 1*電源指示燈、1*串口收狀態指示燈、1*串口發狀態指示燈、1*無線連接指示燈、1*工作狀態指示燈 | |
| 設備環境 | 工作溫度 | -40℃～85℃ |
| 工作濕度 | 5%～95%（無凝結） | |
| 存儲溫度 | -40℃～85℃ | |
| 存儲濕度 | 5%～95%（無凝結） | |
| 防水防塵等級 | IP30 | |
| 靜電防護 | 接觸6KV，空氣8KV | |
| 天線 | 2.4G WIFI、ESP32模組、外置天線 | |
| 無線標準 | 802.11 b/g/n | |
| 頻率范圍 | 2412~2484MHz | |
| 輸出功率 | 72.2Mbps PA 輸出功率15dBm（Max） 11b模式下PA 輸出功率：20.5dBm（Max） | |
| 靈敏度 | DSSS，1Mbps：-98 dBm CCK，11Mbps：-91 dBm DFDM，6Mbps：-93 dBm DFDM，54Mbps：-75 dBm HT20，MCS0：-93 dBm HT20，MCS7：-73 dBm HT40，MCS0：-90 dBm HT40，MCS7：-70 dBm MCS32：-89 dBm | |
訂購信息：
| 型號 | UT-9061A | ||
| 信號/接口 | WIFI | SMA接口 | 1個 |
| RS-232 | DB9公頭 | 1個 | |
| RS-485/422 | 接線端子 | 1個 | |
| 接口保護等級 | RS-232 | 600W浪涌 | |
| RS-485/422 | 差模1KV、共模2KV(10/700uS) | ||
| 電源端口 | 差模1KV、共模2KV(1.2/50uS) | ||
| 通訊速率 | 300bps-921.6kbps | ||
| 使用環境 | 溫度 | -40/85℃ | |
| 濕度 | 5-95% | ||
| 電源 | 有源 | DC12-36V | |
備注：以上產品配件為電源適配器天線串口線。
產品尺寸：

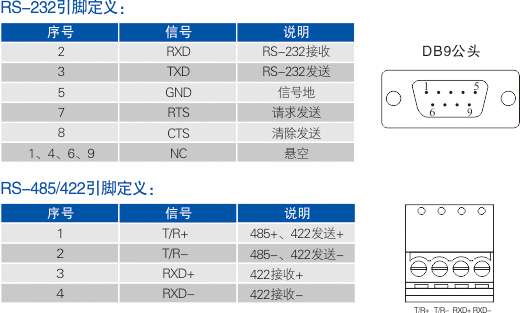

引腳定義：
