產品名稱：4G DTU數據傳輸模組
規格型號：UT-9103
處理器：高通 Cortex-A7 1.2GHz，ARMv7. Total 192 MIPS
網絡制式：4G 全網通
串行數據口：RS232/RS485/RS422/TTL，數據口可選
產品概述：
UT-9103系列是基于高通MDM9X07平臺的DTU設備，支持4G全網通，支持CAT.4。設備提供RS232/485/422/TTL接口，用來DTU透?jìng)鲾?shù)據使用。
UT-9103提供一路RS232調試接口，用戶可以通過調試接口靈活設置UT-9103設備的運行參數。工業級高標準設計；具備一定的抗干擾和防浪涌能力，廣泛應用于工業控制、數據通訊系統及工業自動化領域。
產品特性：
●支持4G全網通網絡制式
●支持GPS定位功能
●集成1路RS-232/485/422/TTL通訊接口
●支持RS-485/422/TTL的1200bps-921600bps的通訊速率
●支持RS-232的1200bps-115200bps的通訊速率
●接口類型：3.81mm鳳凰端子
●SIM卡類型：標準大卡
●工作電壓：12-36V DC
●工作電流：≤ 150mA@12V
●天線阻抗：50歐姆（2M長吸盤天線）
●靜電保護：空氣4kV，接觸4kV
●浪涌防護：串口：600W
訂購信息：
| 型號 | 信號/接口 | 通訊速率 | 使用環境 | 電源 | |||||
| 4G | GPS | 串口 | |||||||
| SMA接口 | SMA接口 | RS-232/485 | RS-422 | TTL | 溫度 | 濕度 | 有源 | ||
| UT-9103 | 1個 | - | 1個 | - | - | 1200bps-115.2kbps | -30/75℃ | 5-95% | DC 12V-36V |
| UT-9103A | 1個 | 1個 | 1個 | - | - | ||||
| UT-9103B | 1個 | - | - | 1個 | - | ||||
| UT-9103C | 1個 | 1個 | - | 1個 | - | ||||
| UT-9103D | 1個 | - | - | - | 1個 | ||||
| UT-9103E | 1個 | 1個 | - | - | 1個 | ||||
| UT-9103F | 2個 | - | 1個 | - | - | ||||
產品參數：
| 硬件參數 | CPU | 高通Cortex-A7 1.2GHz, ARMv7. Total 192 MIPS |
| FLASH | 128MB | |
| RAM | 128MB | |
| 網絡制式 | 4G 全網通 | |
| 接口 | 天線接口 | SMA陰頭 |
| SIM卡 | 1.8V，自彈式卡槽 | |
| 串行數據口 | RS232/RS485/RS422/TTL，數據口可選(4選1)，調試口RS232 | |
通信數據速率 | RS-485/422/TTL 1200bps-921600bps RS-232 1200bps-115200bps | |
| 9Pin端子 | 3.81mm可插拔接線端子，可接14～24AWG線 | |
| 工作功耗 | 工作時功耗 | 150mA@12V |
| 空閑時平均功耗 | 100mA@12V | |
| 尺寸（長×寬×高） | 96mm×72mm×21mm | |
| 工作環境 | 工作溫度 | -30℃～75℃ |
| 存儲溫度 | -40℃～85℃ | |
| 相對濕度 | 5～95%（無凝結） | |
| 工作電壓 | DC12～36V | |
| 無線參數 | SIM卡 | 標準大卡 |
| 無線模塊 | 工業級LTE無線通信模塊 | |
| 標準及頻段 | 支持全網：FDD-LTE、TDD-LTE、EVDO、WCDMA、 TD-SCDMA CDMA1X 、GPRS/EDGE | |
| 理論帶寬 | FDD-LTE | 150Mbps(下行速率)，50Mbps(上行速率) |
| TDD-LTE | 135Mbps(下行速率)，35Mbps(上行速率) | |
| CDMA2000 1X EVDO RevA | 3.1Mbps(下行速率)，1.8Mbps(上行速率) | |
| WCDMA | 42Mbps(下行速率)，5.76Mbps(上行速率) | |
| TD-SCDMA | 4.2Mbps(下行速率)，2.2Mbps (上行速率) | |
| 發射功率 | <23dbm<> | |
| 接收靈敏度 | <-93dbm<> | |
| 保修期 | 3年 | |

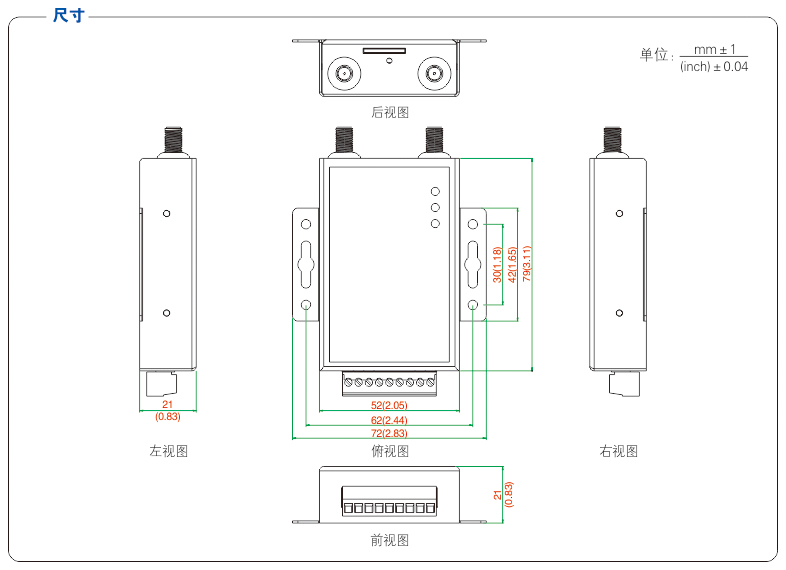

產品尺寸：

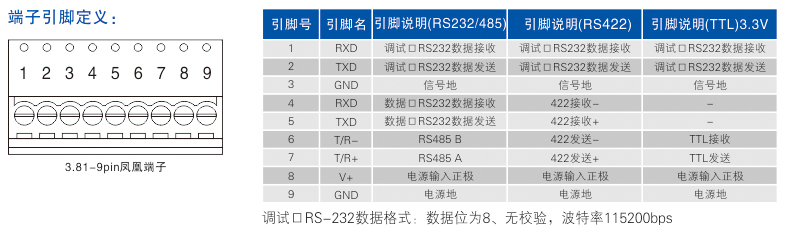

端子引腳定義：
